产品中心
| PRODUCTS


35BY24H 35BY48H


主要用途:打印机/扫描仪、流量控制阀、纺织仪器、电子门锁
Applications: Printer / Scanner、Flow control valve、Textile instrument、 Electronic lock
环境温度:Ambient Temperature   -10℃—55℃
绝缘电阻:Insulation Resistance   500V DC 100MΩMIN
绝缘等级:Insulation Class   E

技术数据:Specifications

型号
Model

步距角
Step Angle
(Deg)

相数
No.of
Phase

电压
Voltage
(V)

电流
Current
(A)

电阻Resistance
(Ω)

保持转矩
Holding Torque
(g.cm)

定位转矩Detent Torque
(g.cm)

转动惯量
Rotor Inertia
(g.cm2)

接线图
Wdg

外形图Fig

重量
Weight
(g)

PDF下载

35BY24H01

15

4

24

0.06

395

200

90

4.1

a

1

90

35BY24H02

15

4

5

0.31

16

180

90

4.1

a

1

90

35BY48H02

7.5

4

16.2

0.27

60

450

90

7.9

a

2

90

35BY48H04

7.5

4

5

0.5

10

320

90

7.9

a

2

90

35BY48H05

7.5

4

24

0.24

110

400

90

7.9

a

3

90

35BY48H06

7.5

4

12

0.286

42

400

90

7.9

a

2

90

35BY48H11A

7.5

2

5

1.0

5

450

90

7.9

b

4

90

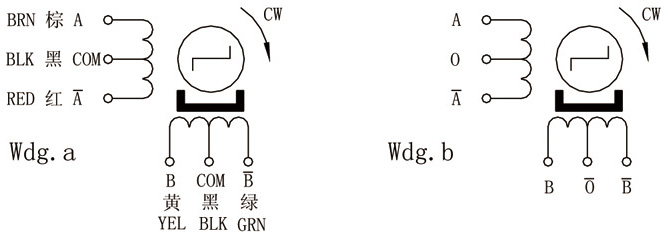

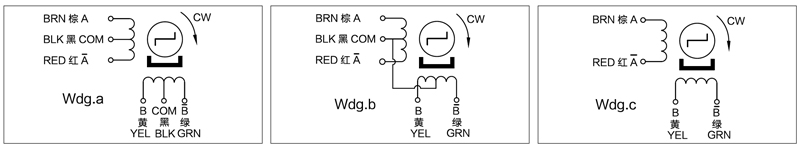

接线图:Wiring Diagram

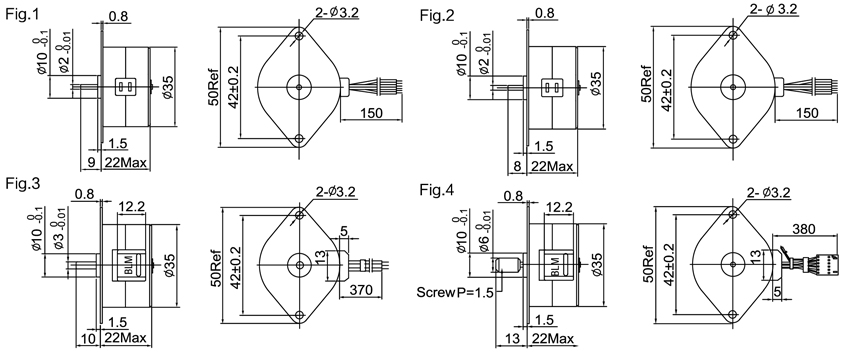

外形图:Figure Dimensions (unit =mm)
