  产品中心


42BY100B


主要用途:打印机/扫描仪、流量控制阀、机器人、缝纫机
Applications: Printer / Scanner、Flow control valve、Slot machine、 Sewing machine
环境温度:Ambient Temperature   -10℃—55℃
绝缘电阻:Insulation Resistance   500V DC 100MΩMIN
绝缘等级:Insulation Class   E


技术数据:Specifications

型号 Model

步距角
Step Angle
(Deg)

相数
No.of
Phase

电压
Voltage
(V)

电流
Current
(A)

电阻
Resistance
(Ω)

保持转矩
Holding Torque
(g.cm)

定位转矩
Detent Torque
(g.cm)

转动惯量
Rotor Inertia
(g.cm2)

接线图
Wdg

外形图
Fig

重量
Weight
(g)

PDF下载

42BY100B01

3.6

4

12

0.16

12.5

370

100

14.8

a

1

100

42BY100B02

3.6

4

12

0.16

75

400

100

14.8

a

1

100

42BY100B03

3.6

4

12

0.3

40

400

100

14.8

a

2

100

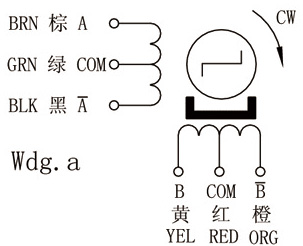

接线图:Wiring Diagram

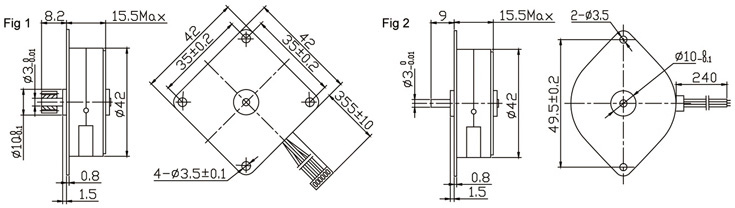

外形图:Figure Dimensions (unit =mm)
