ZG/ZW/ZX20BY24B


主要用途: 汽车、医疗仪器、阀门控制、舞台灯光
Applications: Automobile、Medical equipment、 Valve control、Stage lighting Equipment
环境温度:Ambient Temperature -20℃~+55℃
绝缘电阻:Insulation Resistance 500V DC 100MΩMIN
绝缘等级:Insulation Class E

技术数据:Specifications

型号
Model

步距角
Step Angle(Deg)

相数
No.of Phase

电压
Volt.(V)

电流
Current
(A)

电阻
Resistance
(Ω)

导程
Lead(mm)

步长
Travel/step(μm)

推力
Thrust(N)

行程
Stroke(mm)

外形图
Fig

重量
Weight
(g)
PDF下载

ZG20BY24B02-L0.6

15

2

5

0.76

6.6

0.6096

25.4

15(300pps)

28

1

40

ZW20BY24B01

15

2

5

0.66

7.6

1.2192

50.8

18(100pps)

40

2

40

ZW20BY24B01-L2.4

15

2

24

0.5

7.6

2.4384

101.6

6(1000pps)

70

3

40
ZX20BY24B01-L0.6
15
2
5
0.66
7.6
0.6096
25.4
15(300pps)
20
4
40
* ZW20BY24B01-L2.4采用恒流斩波驱动器BL-210测试。

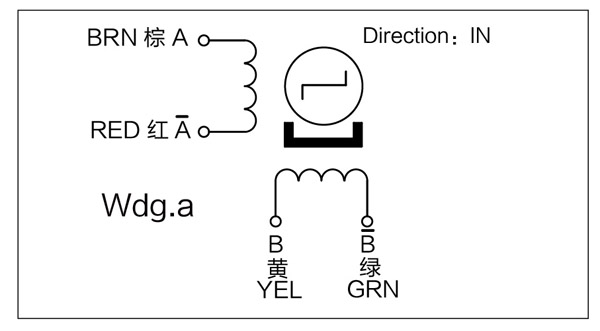

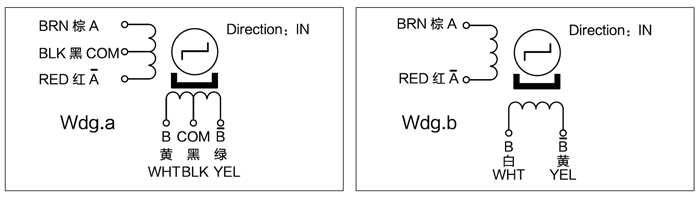

接线图:Wiring Diagram

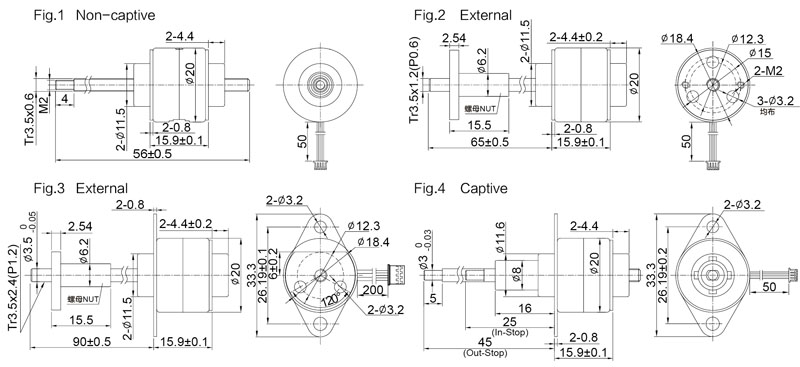

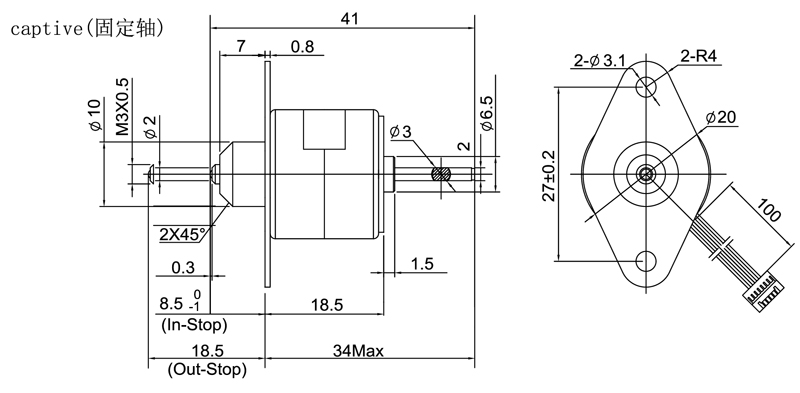

外形图:Figure Dimensions (unit =mm)
