产品中心
| PRODUCTS


ZG/ZW/ZX25BY48H


主要用途: 汽车、医疗仪器、阀门控制、舞台灯光
Applications: Automobile、Medical equipment、 Valve control、Stage lighting Equipment
环境温度:Ambient Temperature -20℃~+55℃
绝缘电阻:Insulation Resistance 500V DC 100MΩMIN
绝缘等级:Insulation Class E

技术数据:Specifications

型号
Model

步距角
Step Angle(Deg)

相数
No.of Phase

电压
Volt.(V)

电流
Current
(A)

电阻
Resistance
(Ω)

导程
Lead(mm)

步长
Travel/step(μm)

推力
Thrust(N)

行程
Stroke(mm)

外形图
Fig

重量
Weight
(g)
PDF下载

ZG25BY48H01

7.5

2

4.15

0.5

8.3

1.2192

25.4

≥25(700pps)

41

1

40

ZW25BY48H01

7.5

2

4.9

0.5

9.8

1.2192

25.4

≥25(700pps)

30

2

40

ZX25BY48H03-L0.6

7.5

2

4.9

0.29

15

0.6096

12.7

≥14(200pps)

14

3

40
*ZG25BY48H01和ZW25BY48H01采用恒流斩波驱动器BL-210测试

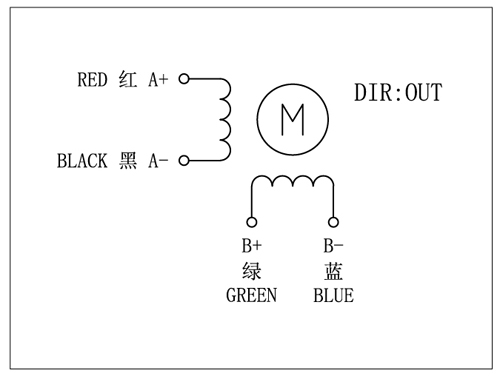

接线图:Wiring Diagram

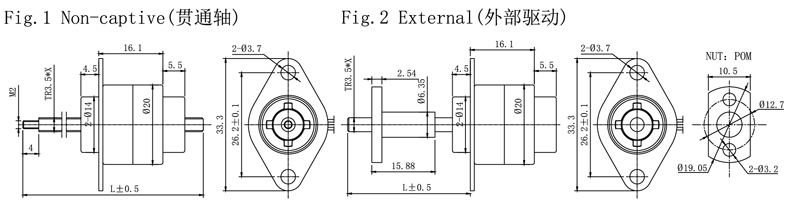

外形图:Figure Dimensions (unit =mm)
