  产品中心


20BY20H04B-22JX


主要用途:阀门控制,风门控制,医疗仪器,机器人
Applications:Tap control、Air door control 、Medical machine、Robot
环境温度:Ambient Temperature    -10℃—+55℃
绝缘电阻:Insulation Resistance  500V DC 50MΩMIN
绝缘等级:Insulation Class   E


技术数据:Specifications

型号
Model

步距角
Step Angle
(Deg)

减速比
Gear Ratio

相数
No.of
Phase

电压
Voltage
(V)

电流
Current
(A)

电阻
Resistance
(Ω)

起动频率
Pull-in Rate
(PPS)

起动转矩
Pull-in Torque
(N.cm)

接线图
Wdg

减速箱机身长度
Length(mm)

重量
Weight
(g)

PDF下载

20BY20H04B-22JX100

18/100

1:100

4

4.5

0.12

38

400

7(150pps)

a

32

80

20BY20H04B-22JX189

18/189

1:189

4

4.5

0.12

38

400

12.5(150pps)

a

37

80

20BY20H04B-22JX264

18/264

1:264

4

4.5

0.12

38

400

17.4(150pps)

a

37

80

20BY20H04B-22JX369
18/369
1:369
4
4.5
0.12
38
400
24.3(150pps)
a
37
80
20BY20H04B-22JX516
18/516
1:516
4
4.5
0.12
38
400
34(150pps)
a
37
80
20BY20H04B-22JX720
18/720
1:720
4
4.5
0.12
38
400
47.5(150pps)
a
37
80

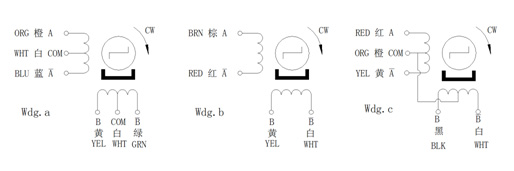

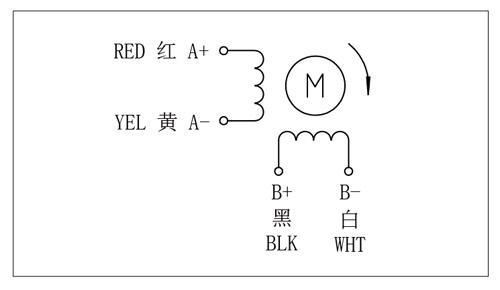

接线图:Wiring Diagram

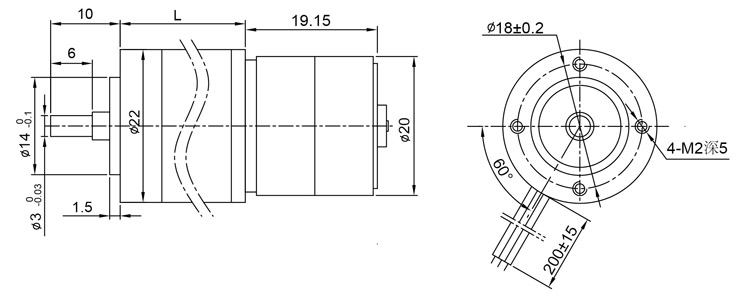

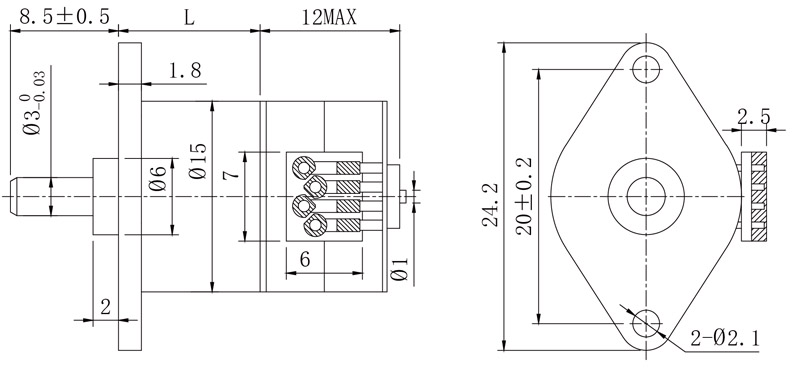

外形图:Figure Dimensions (unit =mm)
