  产品中心


ZXD25BY24H02


主要用途:汽车、医疗仪器、阀门控制、舞台灯光
Applications: Automobile、Medical equipment、 Valve control、Stage lighting Equipment
环境温度:Ambient Temperature-20℃~+55℃
绝缘电阻:Insulation Resistance 500V DC 100MΩMIN
绝缘等级:Insulation Class E

技术数据:Specifications

型号
Model

步距角
Step Angle
(Deg)

相数 No.of Phase

电压
Voltage
(V)

电流 Current
(A)

电阻
Resistance
(Ω)

步长
Travel/step(μm)

推力
Thrust(N)

行程
Stroke(mm)

接线图
Wdg

外形图Fig

重量
Weight
(g)

PDF下载

ZXC25BY48H03-L0.6

7.5

2

24

0.5

15

12.7

≥50(800pps)

50

a

1

40

ZXD25BY24H02
15
2
5
0.38
13
25.4
≥17(250pps)
13
b
2
40

* ZX35BY48H02采用恒流斩波驱动器BL-210测试。

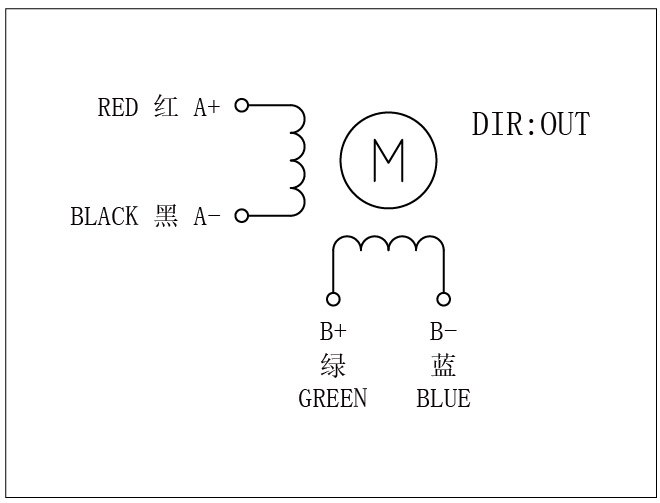

接线图:Wiring Diagram

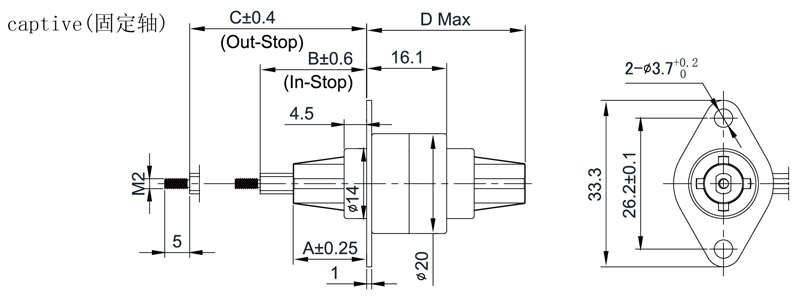

外形图:Figure Dimensions (unit =mm)
