ZX20BY20H


主要用途: 阀门控制,天线调节,汽车
Applications: Flow control valves ,Antenna adjustment device, Automobile
环境温度:Ambient Temperature    -10℃—55℃
绝缘电阻:Insulation Resistance  500V DC 50MΩMIN
绝缘等级:Insulation Class   E


技术数据:Specifications

型号
Model

步距角
Step Angle
(Deg)

相数 No.of Phase

电压
Voltage
(V)

电流 Current
(A)

电阻
Resistance
(Ω)

导程
Lead(mm)


步长
Step Length
(μm)

推力
Push Torque
(N)

行程
Stroke(mm)

接线图
Wdg

重量
Weight
(g)
PDF下载

ZX20BY20H01

18

4

6

0.3

20

0.5

25

5(100pps)

10

a

40

ZX20BY20H03

18

2

12

0.5

8.6

0.5

25

10(600pps)

10

b

40

*ZX20BY20H01采用恒压驱动器测试, ZX20BY20H02/03采用恒流斩波驱动器BL-210测试。

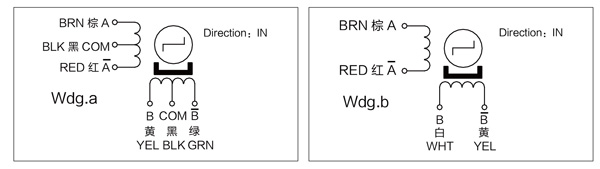

接线图:Wiring Diagram

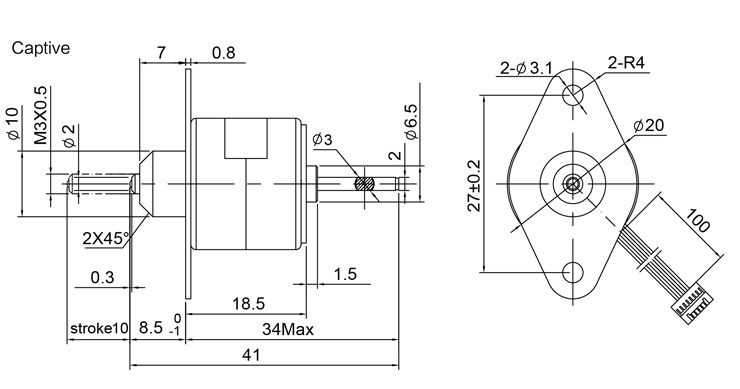

外形图:Figure Dimensions (unit =mm)
