  产品中心


28BY48H


主要用途:医疗仪器、打印机/扫描仪、汽车仪表、煤气灶、缝纫机
Applications: Medical equipment、 Printer / Scanner、Automotive Meter、 Gas range、 Sewing machine
环境温度:Ambient Temperature  -10℃—55℃
绝缘电阻:Insulation Resistance   500VDC 100MΩMIN
绝缘等级:Insulation Class   E


技术数据:Specifications

型号
Model

步距角
Step Angle
(Deg)

相数
No.of Phase

电压
Voltage
(V)

电流
Current
(A)

电阻
Resistance
(Ω)

保持转矩
Holding Torque
(g.cm)

定位转矩
Detent Torque
(g.cm)

转动惯量
Rotor Inertia
(g.cm2)

接线图
Wdg

外形图
Fig

重量
Weight
(g)

PDF下载

28BY48H01

7.5

2

12

0.133

90

198

10

2.2

a

1

60

28BY48H02

7.5

2

5

0.5

10

198

10

2.2

b

2

60

28BY48H03

7.5

4

12

0.267

45

198

10

2.2

c

1

60

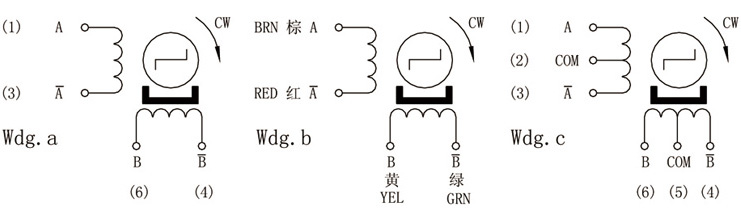

接线图:Wiring Diagram

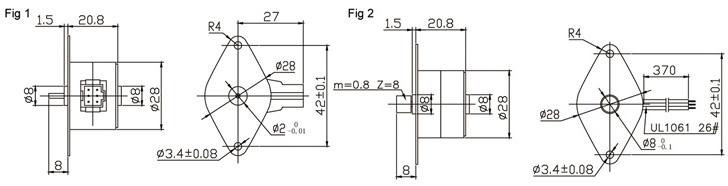

外形图:Figure Dimensions (unit =mm)
