55BY48B


主要用途:办公自动化设备、医疗仪器、自动售货机、缝纫机
Applications: Office equipment、 Medical equipment、 Industrial automation、Sewing machine
环境温度:Ambient Temperature   -10℃—55℃
绝缘电阻:Insulation Resistance   500V DC 100MΩMIN
绝缘等级:Insulation Class   E

技术数据:Specifications



型号
Model



步距角
Step Angle
(Deg)



相数No.of Phase



电压
Voltage
(V)



电流
Current
(A)



电阻
Resistance
(Ω)



保持转矩Holding Torque
(g.cm)



定位转矩
Detent Torque
(g.cm)



转动惯量
Rotor Inertia
(g.cm2)



接线图
Wdg



外形图Fig



重量
Weight
(g)

PDF下载

55BY48B01

7.5

4

12

1.2

10

1600

300

26

a

1

280

55BY48B02

7.5

4

12

0.38

32

1200

300

26

a

1

280

55BY48B03

7.5

2

6.75

1.0

6.75

1800

220

26

b

1

280

55BY48B06

7.5

2

24

0.4

60

1200

220

26

b

1

280

55BY48B09

7.5

2

3.8

1.23

3.1

1800

300

26

c

1

280

以上表中所列仅为代表性产品,轴径Φ6.35或Φ4可选。

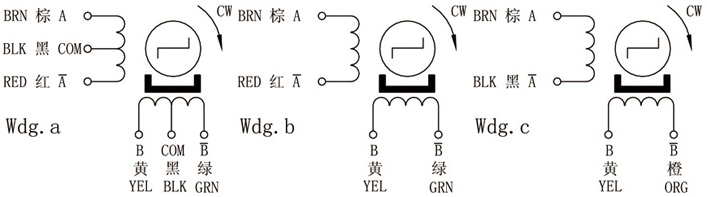

接线图:Wiring Diagram

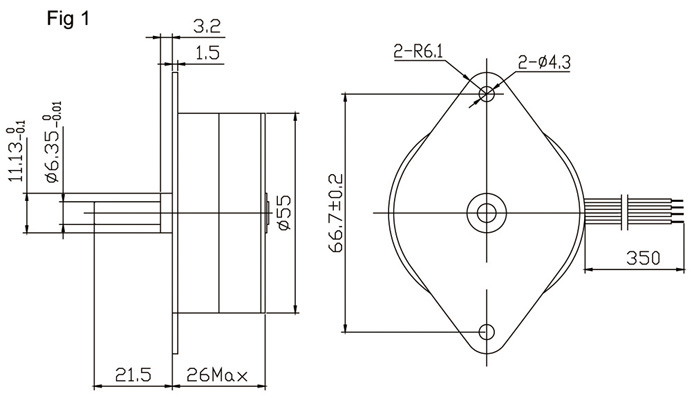

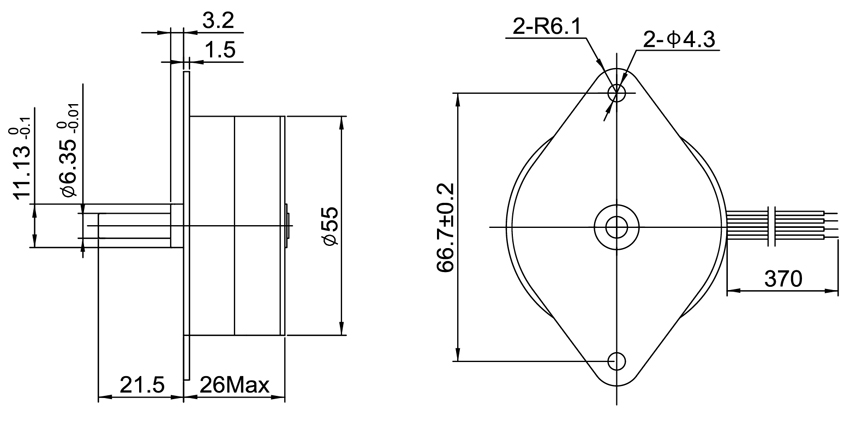

外形图:Figure Dimensions (unit =mm)
