ZX25BY24H


主要用途:医疗仪器, 舞台灯光,阀门控制
Applications: Medical machine, Stage illumination lamp,Flow control valves
环境温度:Ambient Temperature -10℃—55℃
绝缘电阻:Insulation Resistance 500V DC 100MΩMIN
绝缘等级:Insulation Class E

技术数据:Specifications

型号
Model

步距角
Step Angle
(Deg)

相数 No.of Phase

电压
Voltage
(V)

电流 Current
(A)

电阻
Resistance
(Ω)

导程
Lead(mm)

步长
Step Length
(μm)

推力
Push Torque
(N)

行程
Stroke(mm)

外形图
Wdg

重量
Weight
(g)

PDF下载

ZG25BY24H01

15

2

4.15

0.5

8.3

1.2192

50.8

≥25(700pps)

30

1

40

ZG25BY24H02
15
2
12
0.15
80

1.2192

50.8
≥16(100pps)
20
1
40
ZW25BY24H01
15
2
4.9
0.5
9.8

1.2192

50.8
≥25(700pps)
30
2
40
ZW25BY24H02
15
2
12
0.15
80

1.2192

50.8
≥15(100pps)
64
3
40
ZX25BY24H03-L0.6
15
2
4.4
0.29
15
0.6096
25.4
≥14(200pps)
14
4
40

*ZXG25BY24H01采用恒流斩波驱动器BL-210测试。

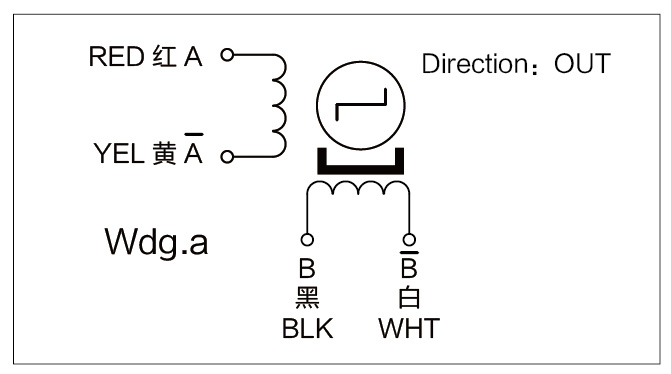

接线图:Wiring Diagram

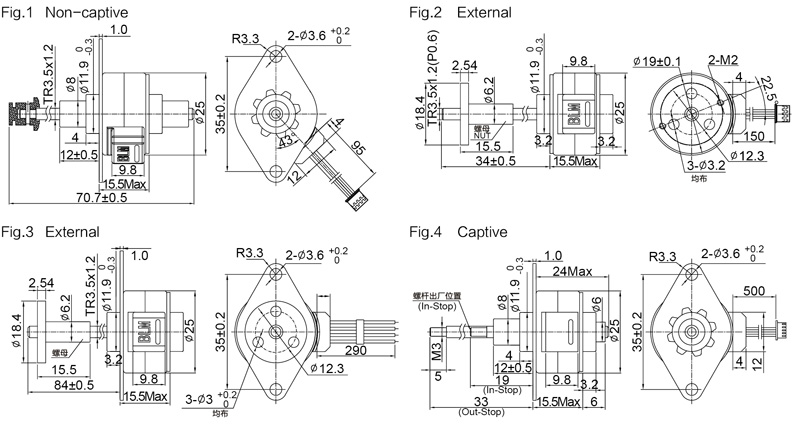

外形图:Figure Dimensions (unit =mm)
